A láncos-emelős, kétkaros
felépítménnyel rendelkező szállítójárművek részére lett kifejlesztve cégünk
által e tömörítő sorozat.
A berendezés könnyen, egyik helyről a másikra mozgatható, ürítéskor csak a tartály kerül elszállításra, az értékesebb prés helyben marad. A berendezéshez 1100 literes edényzet-ürítő is csatlakoztatható. A berendezések hátul-rakodós konténermozgató berendezésekkel szállíthatók. A HTK típusjelű tömörítő berendezés egy közös alvázra szerelt présfejből és a
hozzá csatlakoztatott cserélhető tároló tartályból áll. A berendezés laza szerkezetű, kis fajsúlyú hulladék tömörítésére, tárolására és szállítására szolgál. A tömörítő egység és a tartály egyaránt
S235JRG2 szerkezeti acélból készül. Egymáshoz rögzítésüket oldalanként 2 db csavarorsós feszítőszerkezet un. „dokkoló” biztosítja. A villamos csatlakozás az indító és VÉSZ leállító egy mechanikai sérülésektől védő burkolatban kerül elhelyezésre, a tömörítő jobb oldalán.
Külön kérésre a gép bal oldalára is szerelhetőek ezen egységek. A villamos és hidraulikus berendezések a bedobó nyílás felöl

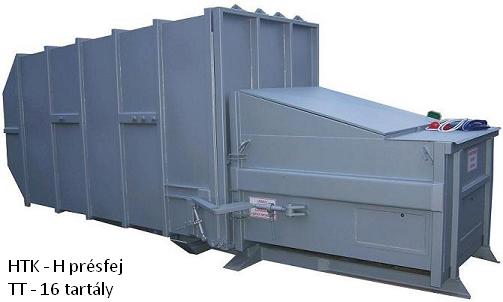

ún. gépháztérben vannak beépítve. A présdugattyút mozgató munkahengerek keresztirányú bekötéssel kapcsolódnak a présfejhez a legoptimálisabb préselési viszonyok biztosítása miatt. A hulladékok különbözősége miatt kétféle présfejjel gyártjuk ezeket a berendezéseket. A HTK-N (Normál) kivitelű az általános összetételű hulladékok, míg a HTK-H (Hosszított) a nagy rugalmasságú anyagok tömörítésére lett kifejlesztve. A „H” típusú présfejnél a hosszabb préselési út, a nagyobb préselési lökettérfogat a nagyobb préselési erővel
párosul. Mindkét géptípushoz rendelhető 240 l–es, 1100 l-es valamint univerzális (110, 240,
770, 1100 l-es) edényzetek ürítésére szolgáló bedobó szerkezet. Ezen bedobók szintén hidraulikus működésűek és a présgép homlokfalára szerelhetők fel.
A HTK-H présfejhez rendelhető a 10m3-es, 14m3-es és 16m3-es tárolótartály,
a kisebb HTK-N présfejhez a legkisebb 5 m³-es tartály
rendelhető. A berendezés ürítésekor csak a tartály kerül elszállításra. A tartályok szállítása láncos emelős szállítójárművel történhet. A tömörítő gép kezelése egyszerű, gyorsan elsajátítható. Indítás után egy tömörítési ciklus fut végig amely öt tömörítési ütemből áll. A munkafolyamat végén a présdugattyú hátsó helyzetben áll meg. A gép bármilyen okból történő megállása esetén, újraindításkor a balesetek megelőzése végett a dugattyú mindig hátrafelé indul el. A tárolótartály 80 %-os telítettségét a kezelődobozon elhelyezett lámpa felgyulladása jelzi. Ez csak egy megközelítő érték ilyenkor még a tartályba kis mennyiségű hulladék tölthető.
Műszaki adatok:
A berendezés könnyen, egyik helyről a másikra mozgatható, ürítéskor csak a tartály kerül elszállításra, az értékesebb prés helyben marad. A berendezéshez 1100 literes edényzet-ürítő is csatlakoztatható. A berendezések hátul-rakodós konténermozgató berendezésekkel szállíthatók. A HTK típusjelű tömörítő berendezés egy közös alvázra szerelt présfejből és a
hozzá csatlakoztatott cserélhető tároló tartályból áll. A berendezés laza szerkezetű, kis fajsúlyú hulladék tömörítésére, tárolására és szállítására szolgál. A tömörítő egység és a tartály egyaránt
S235JRG2 szerkezeti acélból készül. Egymáshoz rögzítésüket oldalanként 2 db csavarorsós feszítőszerkezet un. „dokkoló” biztosítja. A villamos csatlakozás az indító és VÉSZ leállító egy mechanikai sérülésektől védő burkolatban kerül elhelyezésre, a tömörítő jobb oldalán.
Külön kérésre a gép bal oldalára is szerelhetőek ezen egységek. A villamos és hidraulikus berendezések a bedobó nyílás felöl
ún. gépháztérben vannak beépítve. A présdugattyút mozgató munkahengerek keresztirányú bekötéssel kapcsolódnak a présfejhez a legoptimálisabb préselési viszonyok biztosítása miatt. A hulladékok különbözősége miatt kétféle présfejjel gyártjuk ezeket a berendezéseket. A HTK-N (Normál) kivitelű az általános összetételű hulladékok, míg a HTK-H (Hosszított) a nagy rugalmasságú anyagok tömörítésére lett kifejlesztve. A „H” típusú présfejnél a hosszabb préselési út, a nagyobb préselési lökettérfogat a nagyobb préselési erővel
párosul. Mindkét géptípushoz rendelhető 240 l–es, 1100 l-es valamint univerzális (110, 240,
770, 1100 l-es) edényzetek ürítésére szolgáló bedobó szerkezet. Ezen bedobók szintén hidraulikus működésűek és a présgép homlokfalára szerelhetők fel.
A HTK-H présfejhez rendelhető a 10m3-es, 14m3-es és 16m3-es tárolótartály,
a kisebb HTK-N présfejhez a legkisebb 5 m³-es tartály
rendelhető. A berendezés ürítésekor csak a tartály kerül elszállításra. A tartályok szállítása láncos emelős szállítójárművel történhet. A tömörítő gép kezelése egyszerű, gyorsan elsajátítható. Indítás után egy tömörítési ciklus fut végig amely öt tömörítési ütemből áll. A munkafolyamat végén a présdugattyú hátsó helyzetben áll meg. A gép bármilyen okból történő megállása esetén, újraindításkor a balesetek megelőzése végett a dugattyú mindig hátrafelé indul el. A tárolótartály 80 %-os telítettségét a kezelődobozon elhelyezett lámpa felgyulladása jelzi. Ez csak egy megközelítő érték ilyenkor még a tartályba kis mennyiségű hulladék tölthető.
Műszaki adatok:
| HTK-N | HTK-H | |
|---|---|---|
| Géphossz | 1700 mm | 2150 mm |
| Gépszélesség | 1700 mm | 1700 mm |
| Gépmagasság | 1730 mm | 1730 mm |
| Önsúly | 1070 kg | 1250 kg |
| Elektromos csatlakozás | 3 x 400 V/50 Hz | |
| Szükséges biztosíték | 25 A, lomha | |
| Csatlakozó típusa | CEE-5 x 32 A/6 h | |
| Motorteljesítmény | 4 kW | 4 kW |
| Préselési erő | 140 kN | 200 kN |
| Préselési út | 900 mm | 1345 mm |
| Préselési lökettérfogat | 0,525 m3/löket | 1,01 m3 |
| Ütemidő | 22 sec | 34 sec |
| Préselési viszony | 1:5 | 1:5 |
Cserélhető tárolótartályok:
| Tartály hossz | Tartály szélesség | Tartály magasság | Tároló térfogat | Szállítás | Tartály súly | |
|---|---|---|---|---|---|---|
| TT-05 | 2810 mm | 1785 mm | 1670 mm | 5 m3 | Láncos-emelős felépítményes szállítójármű | 1290 kg |
| TT-10 | 3520 mm | 1785 mm | 2280 mm | 9 m3 | 1430 kg | |
| TT-14 |
4530 mm | 1720 mm | 2390 mm | 14 m3 | 1760 kg | |
| TT-16 |
4530 mm | 1840 mm | 2390 mm | 16 m3 | 1870 kg |
