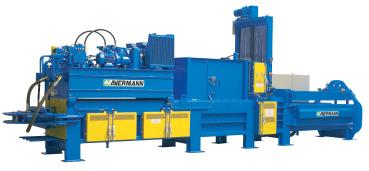

Az AVOS 1810 bálázó gép stabil kivitelű alapkerete feleslegessé teszi a pótlólagos alapozást. A berendezés a nagy kapacitást, gazdaságos energia felhasználás mellet teljesítményarányos hajtóművön keresztül automatikusan vezérelt présdugattyú sebességállítással éri el. A préscsatorna nagy kopásállósággal rendelkező HARDOX anyaga garantálja a hosszú élettartamot. Az optimális tömörség és a nagy bálasúly egy nyomásvezérelt három oldali préscsatorna állítással érhető el, ugyanúgy megbízható zavarmentes üzemelésű az automata kötözőszerkezet. Kezelési utasításokat, zavar- jelentéseket, a mindenkori üzemmenetet egy digitális kijelző mutatja. Az intelligens SPS vezérlés lehetőséget teremt a prés különféle felhasználásán. Így alapfelszereltségben csatlakoztatható hozzá a fokozatmentes felhordó-szalag sebesség állítása.
Alapkivitelek:
AVOS 1810 55* /80**
AVOS 1810 90* / 80**
AVOS 1810 90* / 100**
AVOS 1810 110* / 100**
* kW teljesítmény
** préselési erő tonnában kifejezve
Technikai jellemzők:
- A bálázó különlegesen erős acélszerkezetű vázból áll, mely a csarnok alaptól függetlenül van ledübelezve, és kimagasló igénybevételhez van tervezve.
- Gyors hidraulikus préselés.
- Követő vezérlés az automatikus sebesség érzékelésén keresztül, a szükséges préselési erővel, az áteresztőképesség növelése érdekében.
- A présfejnél vágókés és ellenkés kerül beépítésre a garatban feltorkoló anyag bálázhatósága végett.
- A préscsatorna alul és oldalt 15 mm vastag, kopásálló Hardox 400 lemezből készül, mely igény esetén – a süllyesztett csavarozási technikának köszönhetően – könnyedén cserélhető.
- A présfej a garatfedéllel a bálázó folyamatos anyagellátását segíti.
-
Három oldali prés állíthatóság a megfelelő
tömörség elérésére, valamint a különböző bálázandó anyagok (karton, papír,
műanyag) bálázhatóságának a biztosítására.
- Automatikus kötözés, mechanikus dróthozzávezetés.
- Elektromosan vezérelhető bálahossz beállítás.
- Szabadon programozható elektronikus vezérlés Siemens Simatic S 5.
- A mindenkori üzemállapot kijelzése.
- A présgaratban fotocellás érzékelő, a préselés vezérléséhez és a túltöltés ellen.
- A behordó szalag folyamatos állíthatósága.
- Hidraulika olaj mennyiséggel feltöltve (kb. 2000 liter).
-
A berendezés alapozva és az Önök igénye
szerinti RAL színre festve (kétszeri fedőfestés).
- A présfej oldalsó vezetői karbantartást nem igénylő műanyagok.
- 5 programkapcsoló a különféle minőségű anyagok tömörítésére.
- Üzemóra kijelző.
- Bálaszámláló.
- A felhordó-szalag sebessége fokozatmentesen állítható (7,5 kW-ig).
- Különálló hűtési, fűtési és szűrő keringetés a hidraulika számára 3 µm filterrel felszerelve.
- Fűtési teljesítmény: kb. 7.500 W.
- Hűtési teljesítmény: kb. 28 kW (100 l / perc-nél).
Működési leírás:
A préselendő anyag a feladószalagon át jut a bálázó betöltő tölcsérébe. A betöltő akna aljában található fénysorompó indítja el, anyag jelenléte esetében, a préselési folyamatot. A préselési folyamat az anyag sűrítésével kezdődik. A présdugattyú sebességének vezérlése nyomástól függően történik. A teljes préselési folyamat vezérlése nyomás-, idő,- és útfüggő. A préselési folyamat befejeztével a présdugattyú automatikusan visszajár alapállásba és a préselési folyamat újrakezdődik. Ha a présdugattyút
anyag-felhalmozódás gátolja előrehaladásában a vágóélnél, akkor a vezérlés beindítja a vágóél-préselőt. Ekkor a présdugattyú egy kissé visszamegy (időtől függően van vezérelve); a vágóélpréselő lefelé
indul a présaknába, eltávolítja az anyagot a vágóéltől, majd visszajár kiinduló helyzetébe. Ha a vágóél még mindig nem tud továbbmenni, a folyamat addig ismétlődik, míg a préselési folyamat akadálytalanul nem folytatódhat. Ha megvan a beállított bálahossz, akkor a vezérlés indítja az automatikus kötöző készüléket. Ekkor a présdugattyú elülső helyzetében van. A lándzsaegység lemegy és legalsó helyzetében a lándzsafejekkel felveszi a kötöző huzalokat. A présdugattyú által végzett időtől függően vezérelt utánpréselés befejeztével a lándzsaegység visszamegy kiinduló helyzetébe, közben a kötöző huzalokat magával viszi. Akkor a felső és alsó kötöző huzalokat a csavaróegység csavaróujjai egymással összecsavarják. A csavaróujjak első fordulata után a vágókészülék kése a huzalokat elvágja, de azok haladéktalanul össze lesznek csomózva. A beállított csomószám elérése után a huzalok a csavaróujjak visszaforgása által felszabadulnak. A kész bálákat az állítható sajtoló csatornán át a következő anyag kitolja.
Opciós felszerelések:
- Virbulátor (Elektromotoros meghajtással, csuklósan be és kiforgatható, 11 kW teljesítménnyel)
- Perforátor (PET palackok lyukasztására szolgáló berendezés)
- Vágóélpréselő
- Töltőgarat
- Kapcsolószekrény klimatizálás
- Olajhűtő
- Olajfűtő
- Bálacsúszda
- Kezelőpodest
- Szállító / felhordó-szalag
- Felhordó-szalag aknalefedése
Technikai adatok:
Megnevezés Adatok
Méretek: (Hossz x Szélesség x Magasság) 11.000 x 2.350 x 3.920 mm
Adagolónyílás keresztmetszete (H x SZ) 1.800 x 1.000 mm
Bálaméretek (SZ x M x Beállítható hossz) 1.100 x 750 mm
Drótbekötés kívánságra: bal vagy jobb
Bála tömege 400 – 700 kg, bálahossztól és tömörítendő anyagtól függően
Bála kötözése 4-szeres, vertikális rendszerű
Kötöző-drót általános lágyhuzal, olajozott,
Ø 3,1 mm, DIN 177 szerint
Műszaki adatok
| AVOS 1810 55/80 | AVOS 1810 90/80 | AVOS 1810 90/100 | AVOS 1810 110/100 | |
|---|---|---|---|---|
| Hajtómű | 1 x 55 kW | 2 x 45 kW | 2 x 45 kW | 2 x 55 kW |
| Tömörítő erő | 800 kN | 800 kN | 1000 kN | 1000 kN |
| Üresjárati teljesítmény | 270 m3/h | 540 m3/h | 440 m3/h | 440 m3/h |
| Tömörítendő anyagtól függő teljesítmény |
max 9 t/h | max 14 t/h | max 16 t/h | max 22 t/h |
| Bálaméret | 1100 x 750 x Beállított hossz | |||
| Súly | ca. 23 000 kg | ca. 23500 kg | ca. 24000 kg | ca. 24500 kg |
| Csatorna átállítás | Automatizált | |||
| Üresjárati ütemidő | 18 másodperc | 9 másodperc | 11 másodperc | 11 másodperc |
