Horizontális nagyteljesítményű, automata bálázó berendezés (4 vagy 5-szörös kötözéssel)

Az automata folyamatos bálázó újságpapír, kartonpapír, fólia, műanyag, textília stb. bálázására alkalmas. Az építési formája miatt nem szükséges külön alap. A három oldali csatorna állítás a különböző fajtájú anyagok jó bálaminőségét biztosítja.

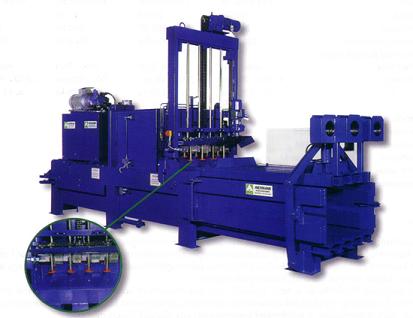

Az AVOS 1410 bálázó gép stabil kivitelű alapkerete feleslegessé teszi a pótlólagos alapozást. A berendezés a nagy kapacitást, gazdaságos energia felhasználás mellet teljesítményarányos hajtóművön keresztül automatikusan vezérelt présdugattyú sebességállítással éri el. A préscsatorna nagy kopásállósággal rendelkező XAR® anyaga garantálja a hosszú élettartamot. Az optimális tömörség és a nagy bálasúly egy nyomásvezérelt három oldali préscsatorna állítással érhető el, ugyanúgy megbízható zavarmentes üzemelésű az automata kötözőszerkezet. Kezelési utasításokat, zavar- jelentéseket, a mindenkori üzemmenetet egy digitális kijelző mutatja. Az intelligens SPS vezérlés lehetőséget teremt a prés különféle felhasználásán. Így alapfelszereltségben csatlakoztatható hozzá a fokozatmentes felhordó-szalag sebesség állítása.

Működési leírás: A préselendő anyag a feladószalagon át jut a bálázó betöltő tölcsérébe. A betöltő akna aljában található fénysorompó indítja el, anyag jelenléte esetében, a préselési folyamatot. A préselési folyamat az anyag sűrítésével kezdődik. A présdugattyú sebességének vezérlése nyomástól függően történik. A teljes préselési folyamat vezérlése nyomás-, idő,- és útfüggő. A préselési folyamat befejeztével a présdugattyú automatikusan visszajár alapállásba és a préselési folyamat újrakezdődik. Ha a présdugattyút anyag-felhalmozódás gátolja előrehaladásában a vágóélnél, akkor a vezérlés beindítja a vágóél-préselőt. Ekkor a présdugattyú egy kissé visszamegy (időtől függően van vezérelve); a vágóélpréselő lefelé indul a présaknába, eltávolítja az anyagot a vágóéltől, majd visszajár kiinduló helyzetébe. Ha a vágóél még mindig nem tud továbbmenni, a folyamat addig ismétlődik, míg a préselési folyamat akadálytalanul nem folytatódhat. Ha megvan a beállított bálahossz, akkor a vezérlés indítja az automatikus kötöző készüléket. Ekkor a présdugattyú elülső helyzetében van. A lándzsaegység lemegy és legalsó helyzetében a lándzsafejekkel felveszi a kötöző huzalokat. A présdugattyú által végzett időtől függően vezérelt utánpréselés befejeztével a lándzsaegység visszamegy kiinduló helyzetébe, közben a kötöző huzalokat magával viszi. Akkor a felső és alsó kötöző huzalokat a csavaróegység csavaróujjai egymással összecsavarják. A csavaróujjak első fordulata után a vágókészülék kése a huzalokat elvágja, de azok haladéktalanul össze lesznek csomózva. A beállított csomószám elérése után a huzalok a csavaróujjak visszaforgása által felszabadulnak. A kész bálákat az állítható sajtoló csatornán át a következő anyag kitolja.



Alapkivitel:

• Gyors hidraulikus préselés, hosszabbított préscsatorna és hulladék visszafogók a hatékonyabb bálatömörség érdekében

• Dróttartó állványok (8 db), bálacsúszda.

• A préscsatorna alul (cserélhető, csavarozott kivitelben) és oldalt 15 mm vastag, kopásálló XAR® lemezből készül, a présfej a garatfedéllel a bálázó folyamatos anyagellátását segíti.

• Elektromosan vezérelhető bálahossz beállítás, a présgaratban fotocellás érzékelő, a préselés vezérléséhez és a túltöltés ellen.

• Vágóélpréselő

Opciós felszerelések:

• Virbulátor (Elektromotoros meghajtással, csuklósan be és kiforgatható, 11 kW teljesítménnyel)
• Perforátor (PET palackok lyukasztására szolgáló berendezés, hidraulikusan ki-be mozgatható)

• Speciális présdugattyú

A kommunális hulladékok, faládák, puha szerkezetű műanyagok tömörítésére. A présdugattyúban semmilyen hézag, nyílás nem keletkezik, ahová a préselendő anyag elakadhatna, vagy eltávozhatna. Csak a kötözés idejére nyílnak ki a kötöző-nyílások. A présdugattyú szabadalmi védelem alatt áll (DE 19860316A1)





















• Töltőgarat
• Kapcsolószekrény klimatizálás
• Olajhűtő
• Olajfűtő
• Bálacsúszda
• Kezelőpodest
• Szállító / felhordó-szalag
• Felhordó-szalag aknalefedése

Műszaki adatok

	AVOS 1410-22/50	AVOS 1410-30/60	AVOS 1410-37/70	AVOS 1410-45/80
Hajtómű	22 kW	30 kW	37 kW	45 kW
Tömörítő erő	500 kN	600 kN	700 kN	800 kN
Adagoló garat keresztmetszet	1 400 x 1 000 mm
Bála maximális tömege*	450 kg	500 kg	550 kg	600 kg
Üresjárati ütemidő	13,3 sec	12 sec	12 sec	16 sec
Üresjárati teljesítmény	266 m3/h	304 m3/h	304 m3/h	227 m3/h
Üzemi teljesítmény 35 kg/m³	5,5 t/h	6,3 t/h	6,3 t/h	6,0 t/h
Üzemi teljesítmény 60 kg/m³	7,5 t/h	8,0 t/h	10,9 t/h	10,5 t/h
Üzemi teljesítmény 100 kg/m³	9,7 t/h	14,0 t/h	18,2 t/h	17,5 t/h
Specifikus préselési erő	64,9 N/cm²	77,9 N/cm²	90,9 N/cm²	103,9 N/cm²
Bálaméret	1100 x 700 x Beállított hossz
Száraz tömeg	15 000 kg	15 000 kg	16 000 kg	16 500 kg
Gép méret (H x Sz x M)	8 400 x 2 400 x 3 770 mm
